Schienenzangen und Sturmsicherungen

  • Schienenzangen in verschiedenen Ausführungen: Elektromechanisch, manuell mechanisch, hydraulische Systeme
  • Lange Lebensdauer
  • Sicherheit auch bei Stromausfall (fail-safe Prinzip)

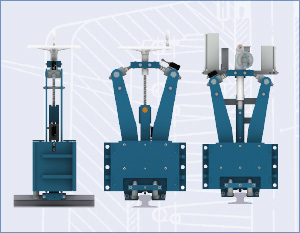

Produktbild Schienenzangen und Sturmsicherungen

KoRo IBS Elektronische Schienenzangen

Schienenzangen

Schienenzangen elektromotorisch
(PDF-Format, 2.13 MB)

Funktionsprinzip:
  • Elektromotorisch oder elektrohydraulisch schließend und öffnend
  • Zangenbackenhubeinrichtung
  • Endschalter dienen auch zur Stellungsanzeige "geschlossen" oder "geöffnet"
  • Bei Stromausfall bleibt die Stellung der Zange erhalten
Bauform:
  • Vorbauflansch zum Anschrauben an die Stirnseite des Schienenfahrzeugs
  • Anbaumöglichkeit für Puffer
  • Optionales Schiebegehäuse für den Seitenausgleich im Rahmen des Spurkranzspieles empfehlenswert (siehe SG-ZWVM/ZWVE)
Besondere Merkmale:
  • Zangenbacken werden bei geöffneter Zange über die Schienenoberkante gehoben, dadurch besteht keine Kollisionsgefahr für die Zangenbacken
  • Anbaumöglichkeit für Puffer aller Art; Pufferbefestigungen werden auftragsbezogen gefertigt
  • Bolzen aus rostfreien Stahl und ausgebuchste Lagerstellen erhöhen die Lebensdauer
  • Tellerfederpaket zur Aufrechthaltung der Haltekraft
  • Zange kann für viele Schienenprofile angepasst werden
  • Seitenausgleich des Spurkranzspieles der Laufräder bis ±7 mm, mit Schiebegehäuse ±25 mm

Download (PDF-Dateien)

Download Adobe Reader

Zum Betrachten der PDFs benötigen Sie den Acrobat Reader, der auf der Adobe-Internetseite zum kostenlosen Download bereitsteht.

Sollten Sie noch weitere Infos benötigen oder Fragen haben, stehen wir Ihnen gerne zur Verfügung. > Kontakt
